Lorsqu’on réalise un petit montage électrique, en extérieur, dans un abri, un garage ou un environnement un peu exposé, la qualité du raccordement est aussi importante que le matériel utilisé.
Une installation simple peut devenir problématique si les connexions sont mal protégées ou mal réalisées.
Le coffret électrique et l’indice IP55
Pour ce type de montage, l’utilisation d’un coffret électrique étanche IP55 est une base saine.
L’indice IP (Ingress Protection) indique le niveau de protection du matériel :
- 5 contre les poussières : elles peuvent pénétrer légèrement, sans impact sur le fonctionnement
- 5 contre l’eau : protection contre les jets d’eau provenant de toutes directions
Concrètement, un coffret IP55 est parfaitement adapté aux installations extérieures simples ou aux zones humides, à condition d’être correctement fermé et équipé de presse-étoupes adaptés au diamètre des câbles. Il permet de protéger efficacement les connexions contre l’humidité, la poussière et les projections.
Câble souple et connexions : l’intérêt de la pince à sertir
Dans de nombreux montages, on utilise du câble souple, plus facile à cheminer et à manipuler que du fil rigide. En revanche, ce type de câble nécessite un peu plus de soin au niveau des connexions.
Brancher directement un fil souple dénudé dans un domino à vis n’est pas idéal :
- les brins peuvent s’écraser ou se couper
- le serrage peut se desserrer avec le temps
- le contact électrique est moins fiable

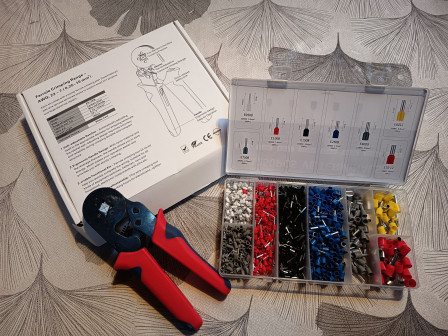

La solution consiste à sertir des embouts de câble à l’aide d’une pince à sertir. Une pince comme la Pince à Sertir avec cosses électriques 0,25 à 10 mm² permet :
- de regrouper proprement les brins du fil souple
- d’obtenir une surface de contact nette et homogène
- d’améliorer la tenue mécanique du raccordement
- de réduire les risques d’échauffement ou de faux contact
Une fois les embouts sertis, le raccordement dans un domino à vis devient beaucoup plus propre et durable.
